Heizkraftwerk Humboldtstraße (HKWH), Kiel

Eckdaten

Kunde
Stadtwerke Kiel AG
Ort
Kiel
Bauprojektmanagement
Eric Dresler
Fassadenfläche
ca. 600 m²
Volumen (netto)
€ ---.---
Dauer
-- Monate
Fertigstellung
--/202-

Kosten, Termine und Leistung.

Projektbeschreibung

Planen und Bauen aus einer Hand.

Design & Build

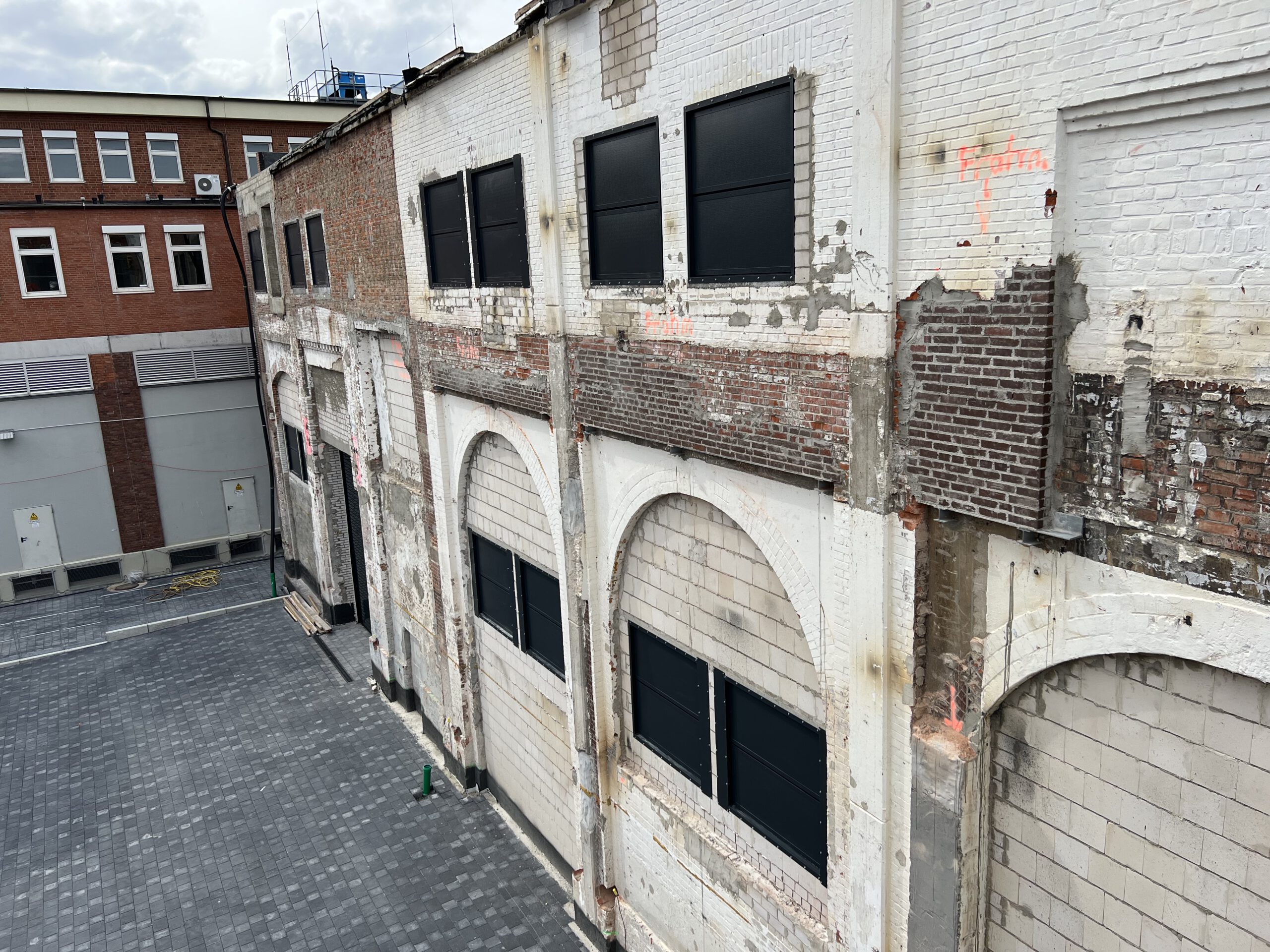

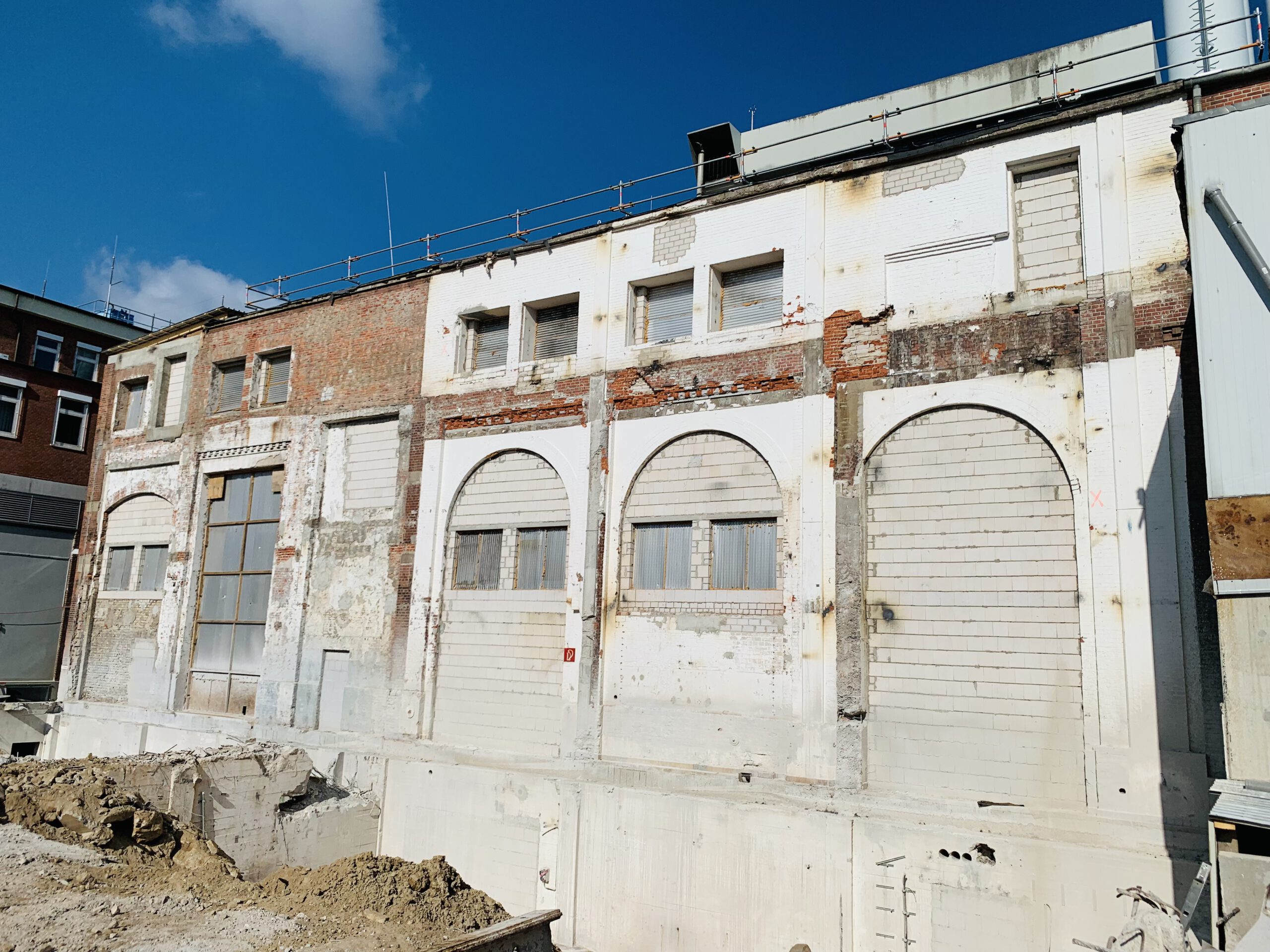

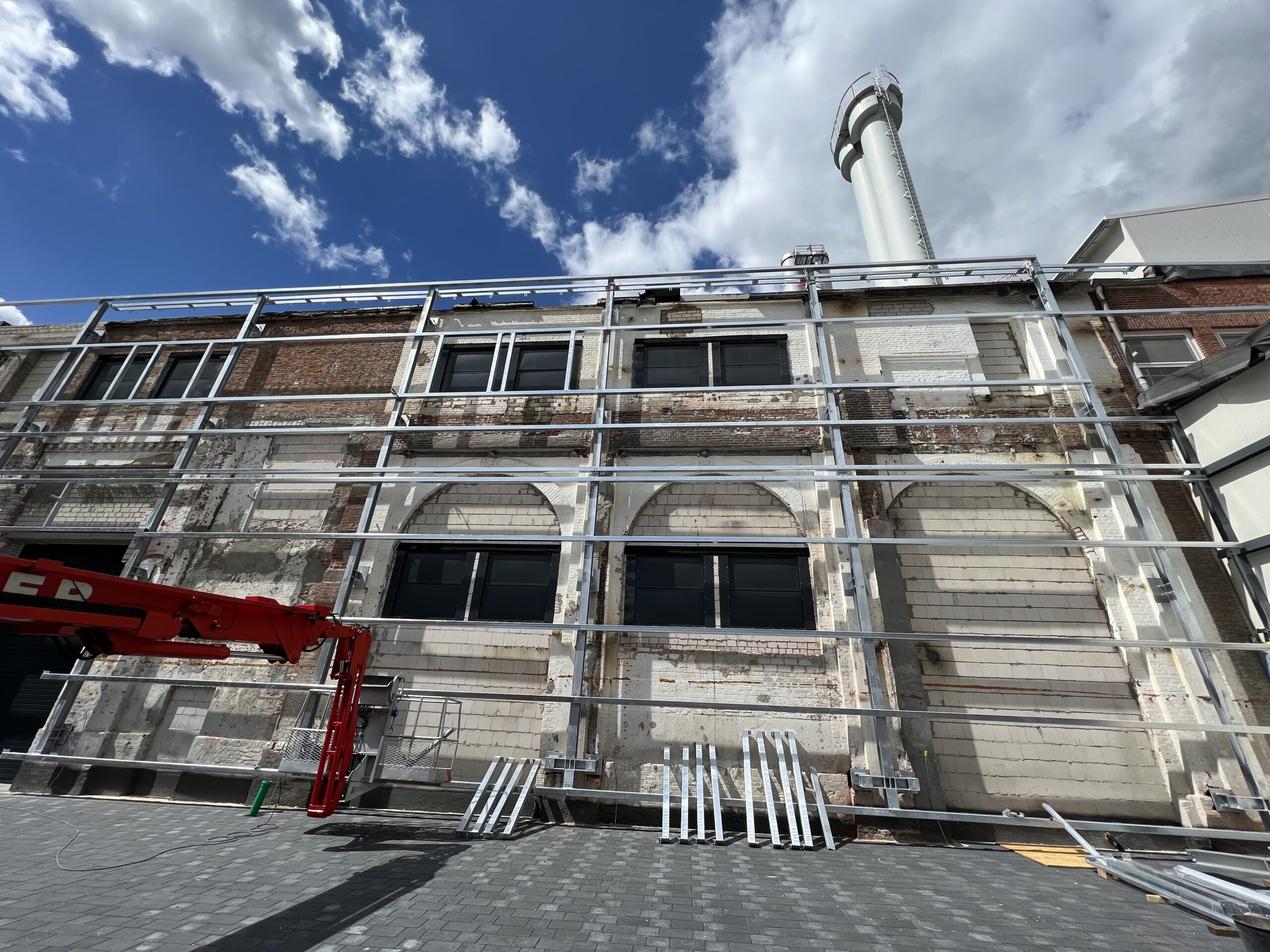

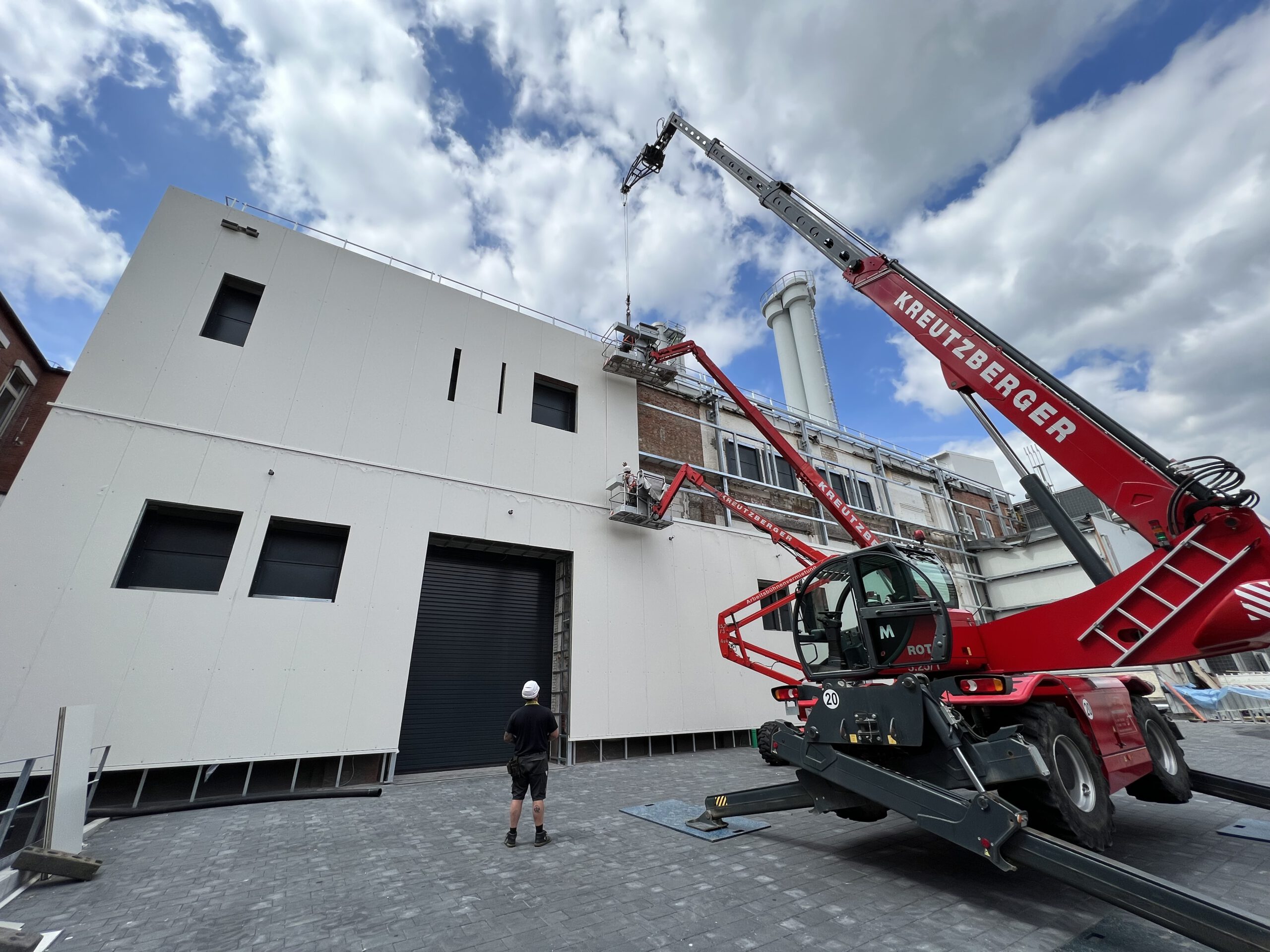

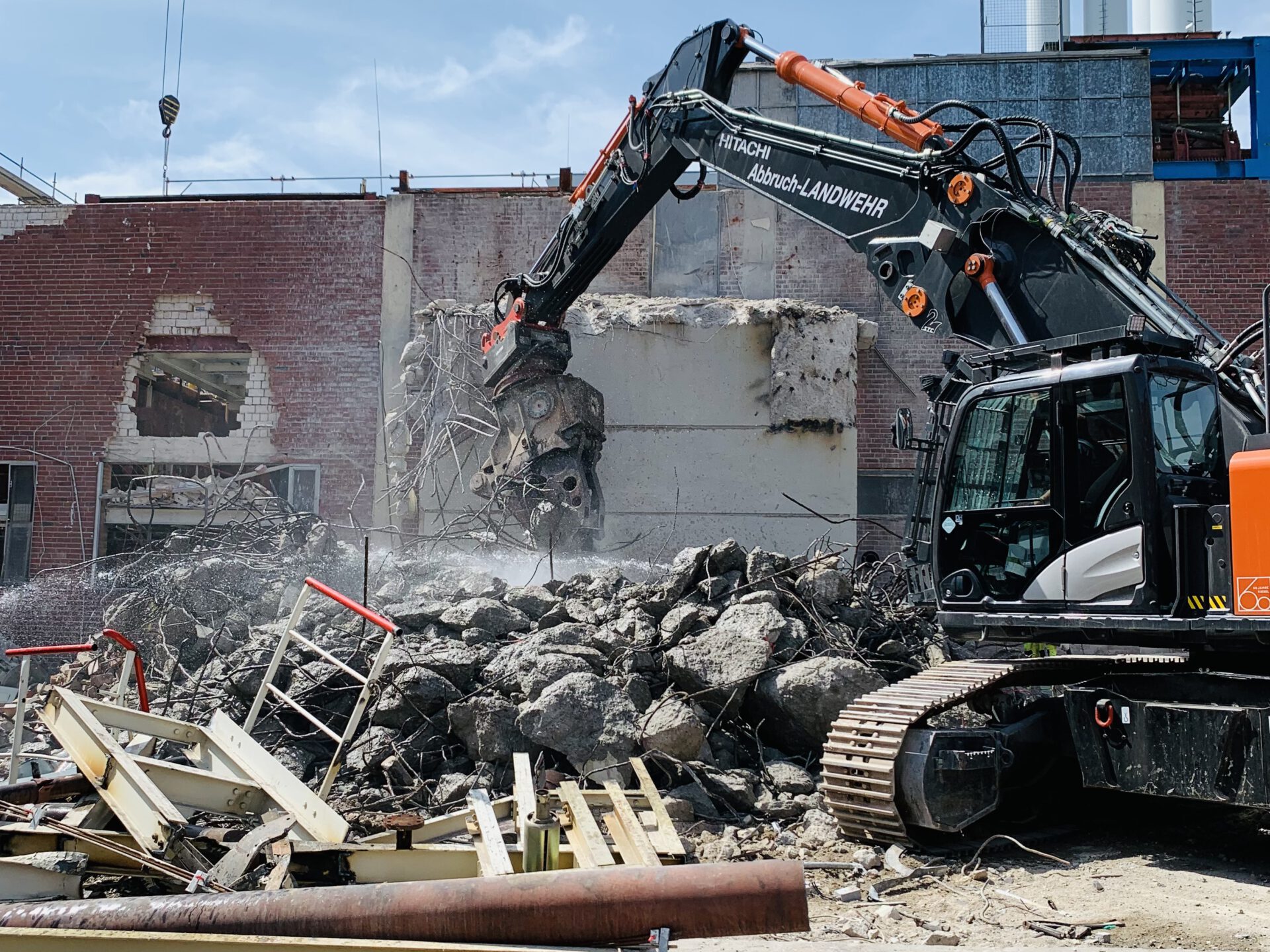

ca. 3 Monate Allgemeine Baustellenlogistik

ca. 13 h Telekran 40to inkl. Hakenlastversicherung und Bedienpersonal

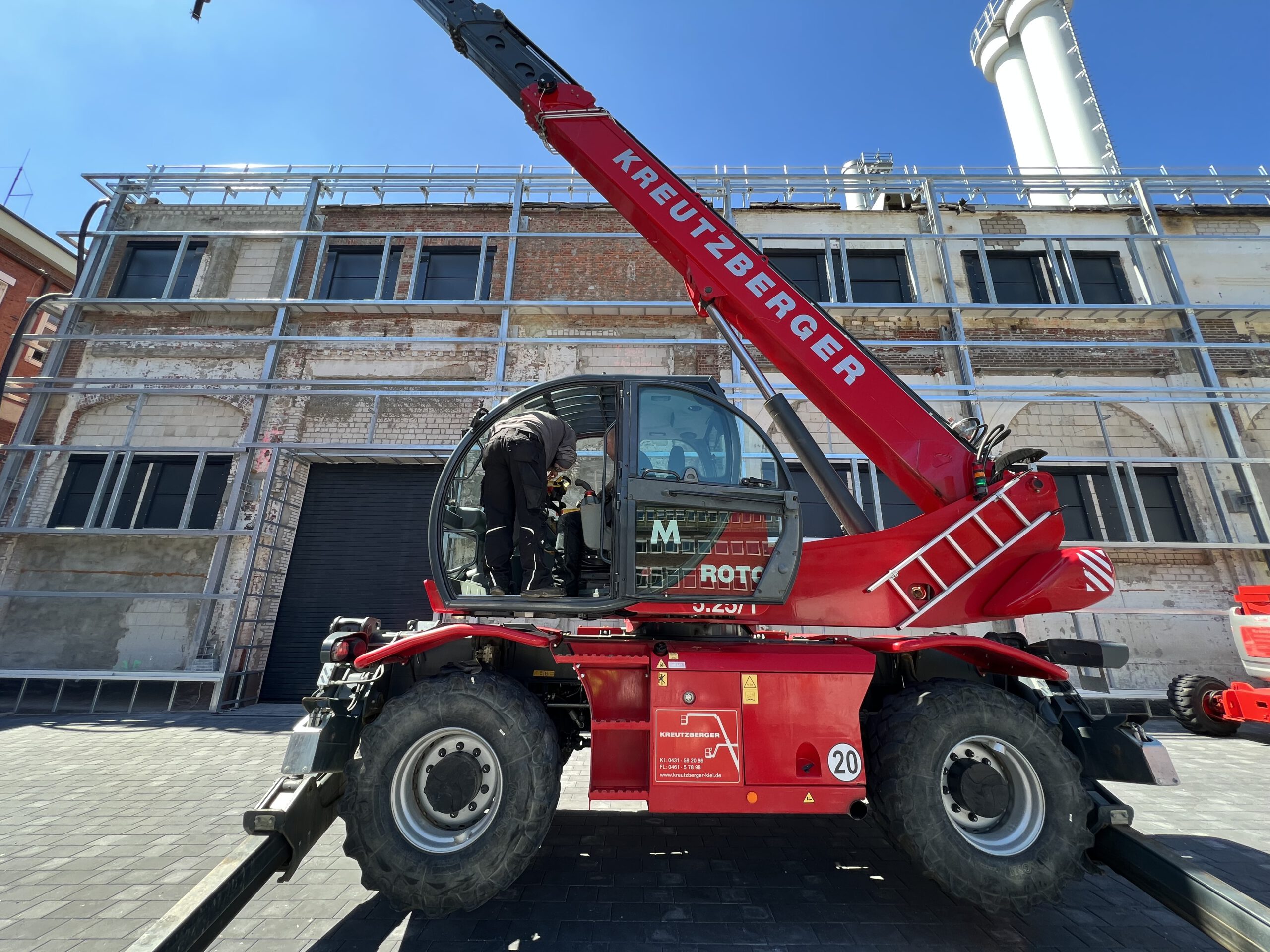

ca. 5 Tage Telestapler ROTO 5.25/1 mit MAGNI Gittermastwinde 2,0 To.

ca. 7 Tage Gelenkteleskoparbeitsbühne 15,7/3 D 4×4 M

ca. 30 Tage Gelenkteleskoparbeitsbühne 21/1E+ D 4×4

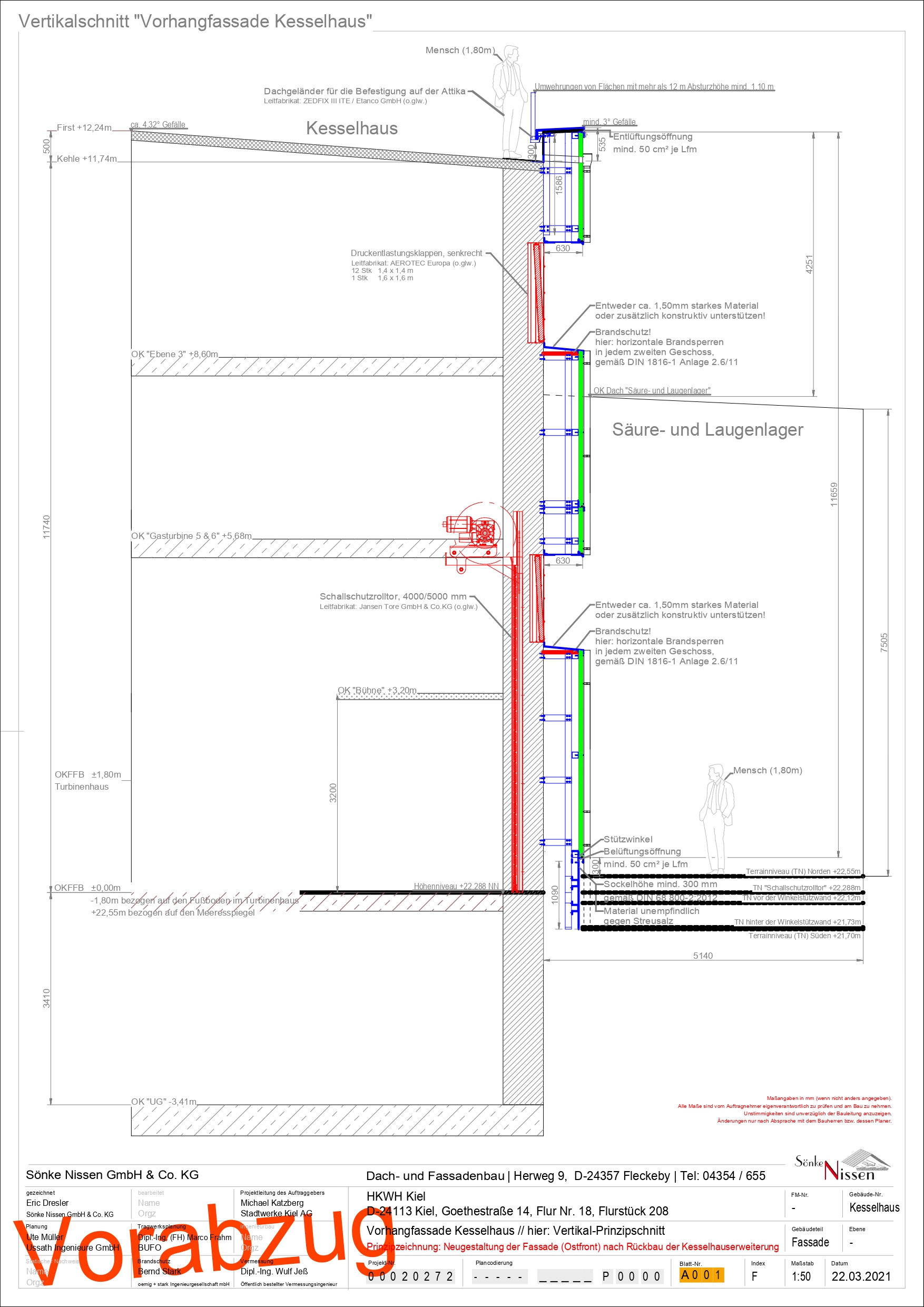

ca. 1 Stk Planung Fassade inkl. Befestigungsnachweis

ca. 65 Lfm Horizontale Brandsperre gemäß DIN 1816-1 Anlage 2.6/11

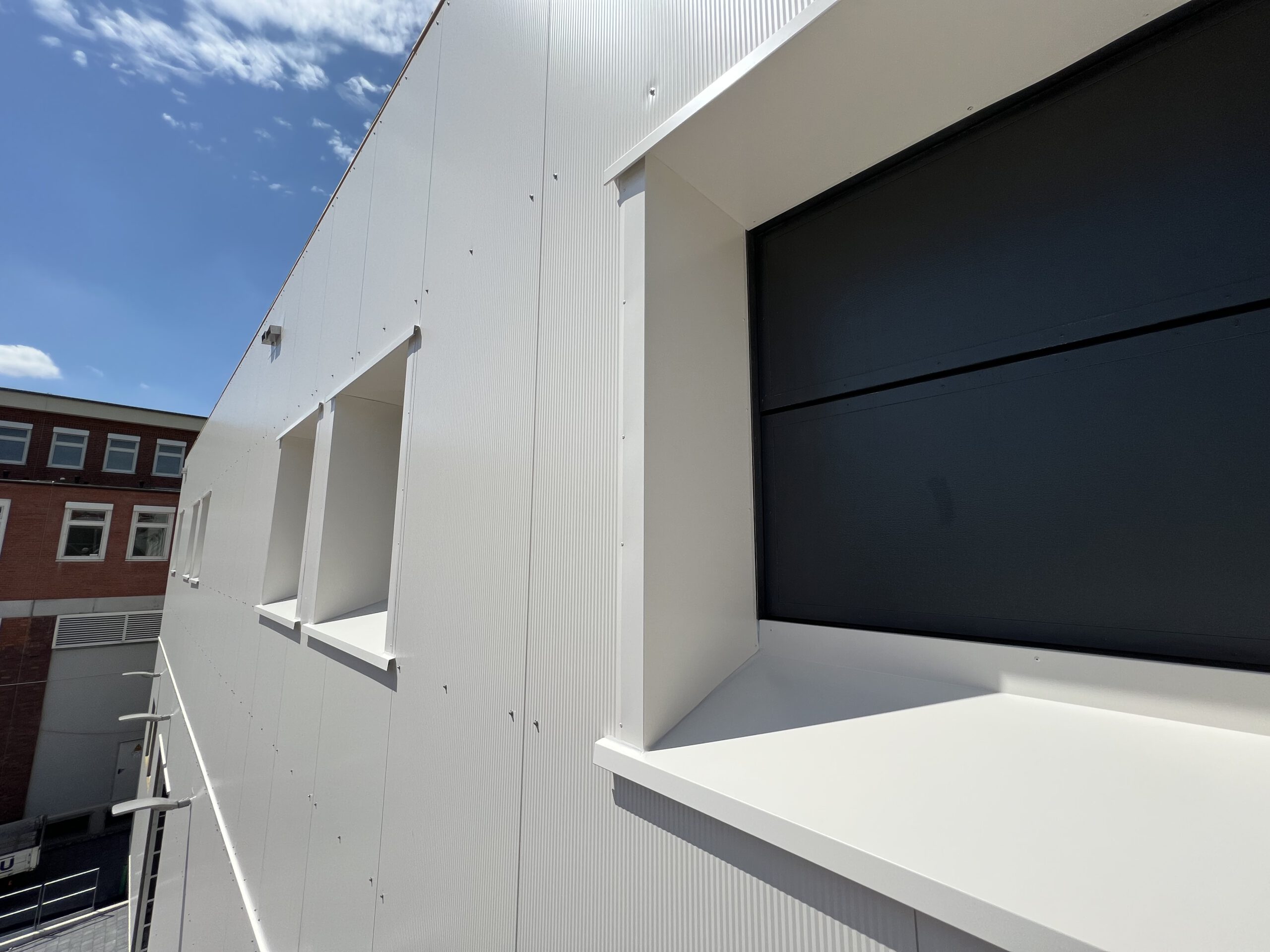

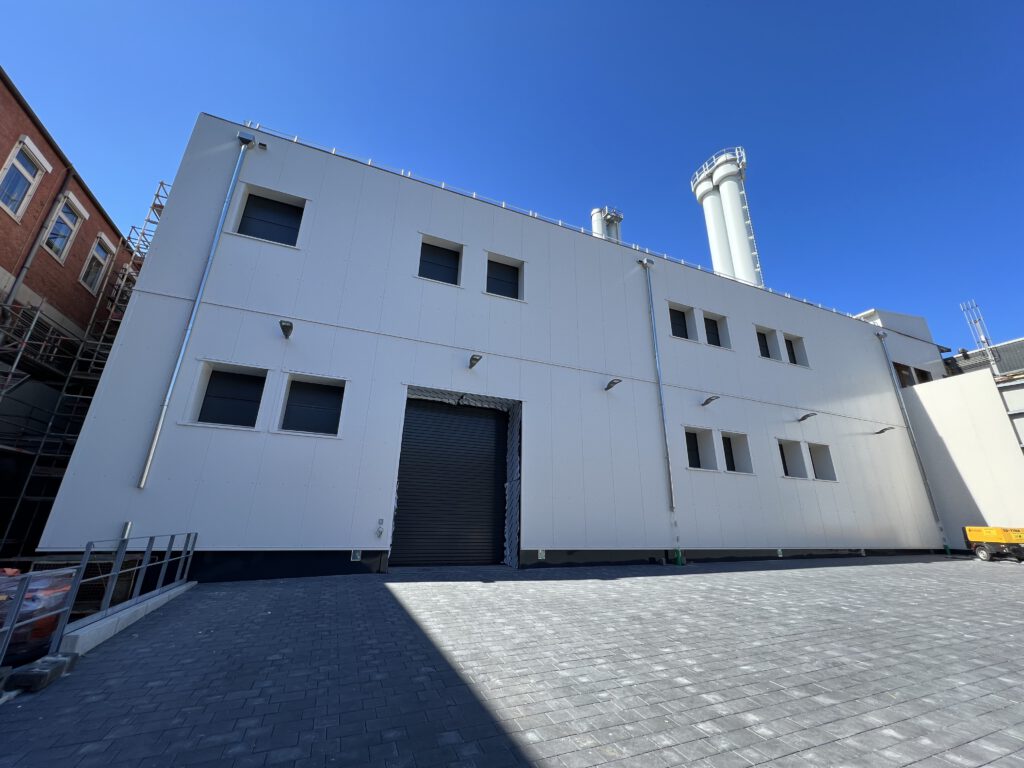

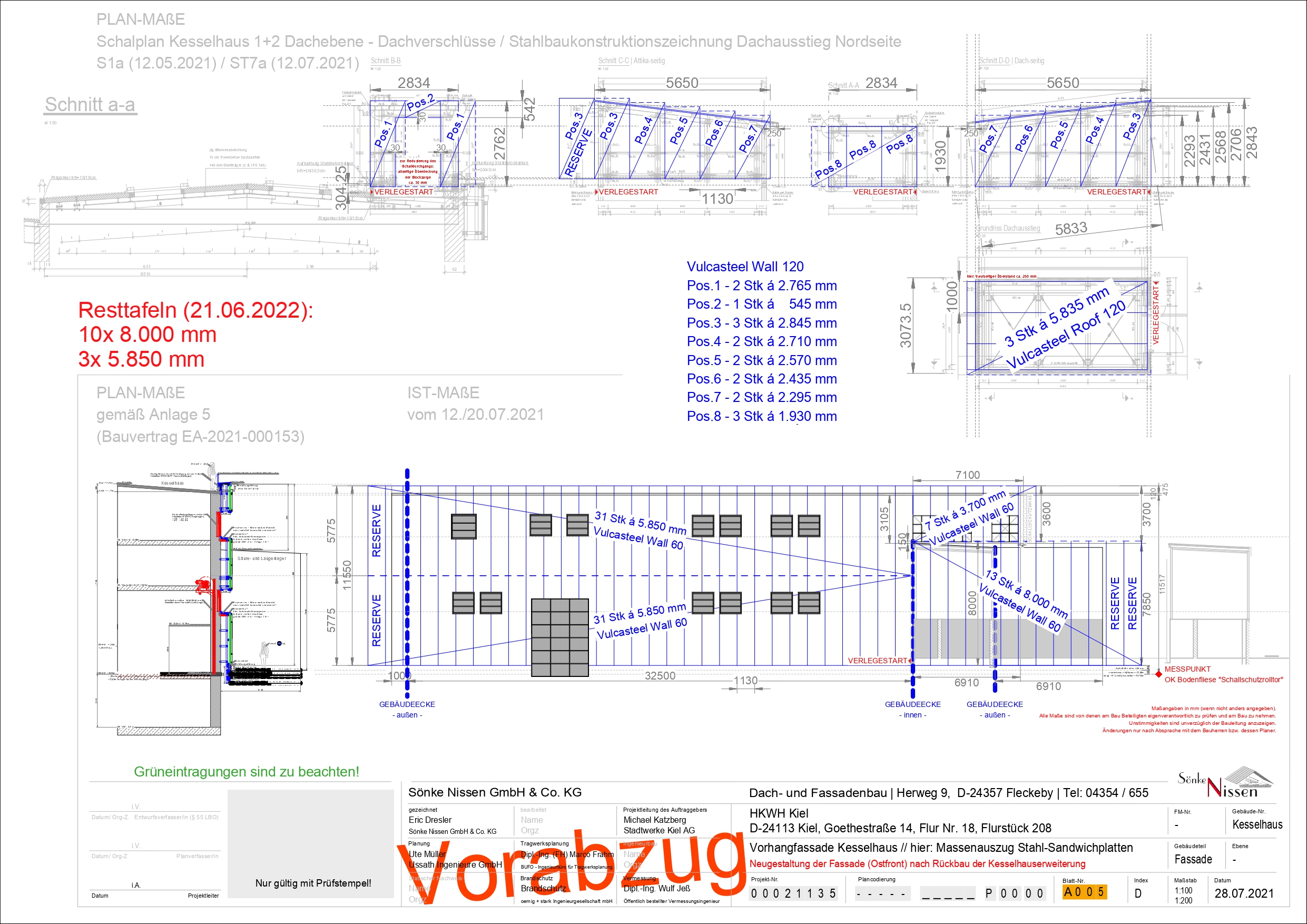

ca. 430 m² Stahl-Sandwichplatten Mineralwollpaneele Wand ML 60 JI Vulcasteel Wall (0,60 / 0,50 mm) 25µm SP RAL 9001

ca. 12 Lfm Seitliche Fassadenabschlüsse aus Stahlblech t = 0,75 mm RAL 9001

ca. 33 Lfm Außeneckbleche aus Stahlblech t = 0,75 mm RAL 9001

ca. 8 Lfm Inneneckbleche aus Stahlblech t = 0,75 mm RAL 9001

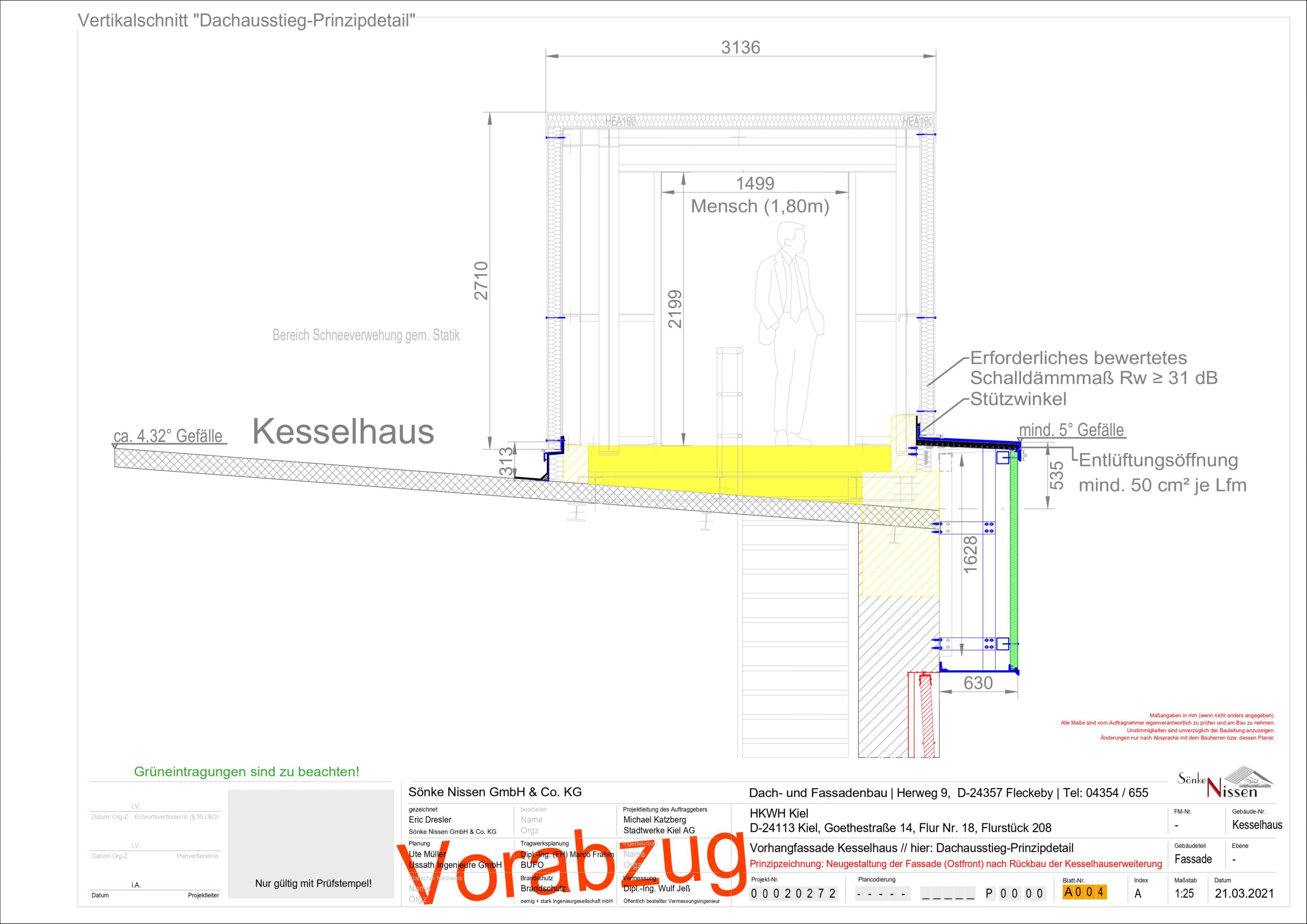

ca. 35 Lfm Anschlussblech zur konstruktiven Ausbildung der Attika-Konstruktion

ca. 42 Lfm Lüftungsprofil am oberen Fassadenabschluss

ca. 46 Lfm Attika-Abdeckung aus Aluminium t = 2,50 mm RAL 7016

ca. 70 Lfm Stützwinkel am Fassadenfuß und mittig in der Fassade

ca. 70 Lfm Tropfbleche am Fassadenfuß und mittig in der Fassade

ca. 30 Lfm Tropfbleche über Tore und Klappen

ca. 43 Lfm Leibungsbleche an Toren und Klappen

ca. 22 Lfm Fensterbankbleche an Klappen

ca. 34 Lfm Lüftungsprofil am Fassadenfußpunkt

ca. 33 Lfm Sockelverkleidung aus Aluminium t = 2,00 mm RAL 7016

ca. 136 Lfm Schnitte an Stahl-Sandwichplatten

ca. 7 Stk Ausschnitte für Hauptentwässerung und Notüberläufe herstellen

ca. 7 Stk Verblechungen der Ausschnitte

ca. 4 Stk Wasserfangkasten für Rechteckspeier (300 x 100 mm)

ca. 30 Lfm Regenrohr aus Titanzink (DN 120)

ca. 4 Stk Standrohr mit Reinigungsöffnung (DN 125)

ca. 3 Stk Icopal Wasserspeier rechteckig 300 x 100 mm mit Anschlussrohr 700 mm

ca. 3 Stk Icopal Wasserspeier rechteckig 200 x 100 mm mit Anschlussrohr 700 mm

ca. 1 Stk Planung Fassade und Dach

ca. 18 Lfm Dämmstoffstreifen am Fassadenfuß aus Mineralwolle (d = 120 mm)

ca. 18 Lfm Klebewinkel aus beschichtetem Stahlblech

ca. 14 Lfm Tropfbleche am Fassadenfuß

ca. 18 Lfm Stützwinkel am Fassadenfuß

ca. 1 Stk Planung Fassade inkl. Befestigungsnachweis

ca. 40 m² Stahl-Sandwichplatten Mineralwollpaneele Wand ML 120 JI Vulcasteel Wall (0,60 / 0,50 mm) 25µm SP RAL 9001

ca. 6 Lfm Haltewinkel für Holzwerkstoffplatte

ca. 6 Lfm Wasserfest verleimte Holzwerkstoffplatte

ca. 6 Lfm Attika-Abdeckung als Tropfprofil aus Aluminium t = 2,50 mm RAL 7016

ca. 10 Lfm Außeneckbleche

ca. 6 Lfm Leibungs- und Sturzausbildung

ca. 20 m² Stahl-Sandwichplatten Mineralwollpaneele Dach Kern 120/ 157 JI Vulcasteel Roof (0,60 / 0,50 mm) 25µm SP RAL 9001

ca. 3 Lfm Pultfirst als Firstabschlußprofil

ca. 12 Lfm Dachrandabdeckung an den Giebelwänden

ca. 3 Lfm Regenprall- bzw. Wasserableitblech

ca. 3 Lfm Winkelprofil zwischen der Wand und der Dachauskragung

ca. 3 Lfm Traufe mit vorgehängter Rinne 7-tlg.

Aerotec-Europa DEK Variante 2

mit zusätzlichen Abdichtungsmaßnahmen

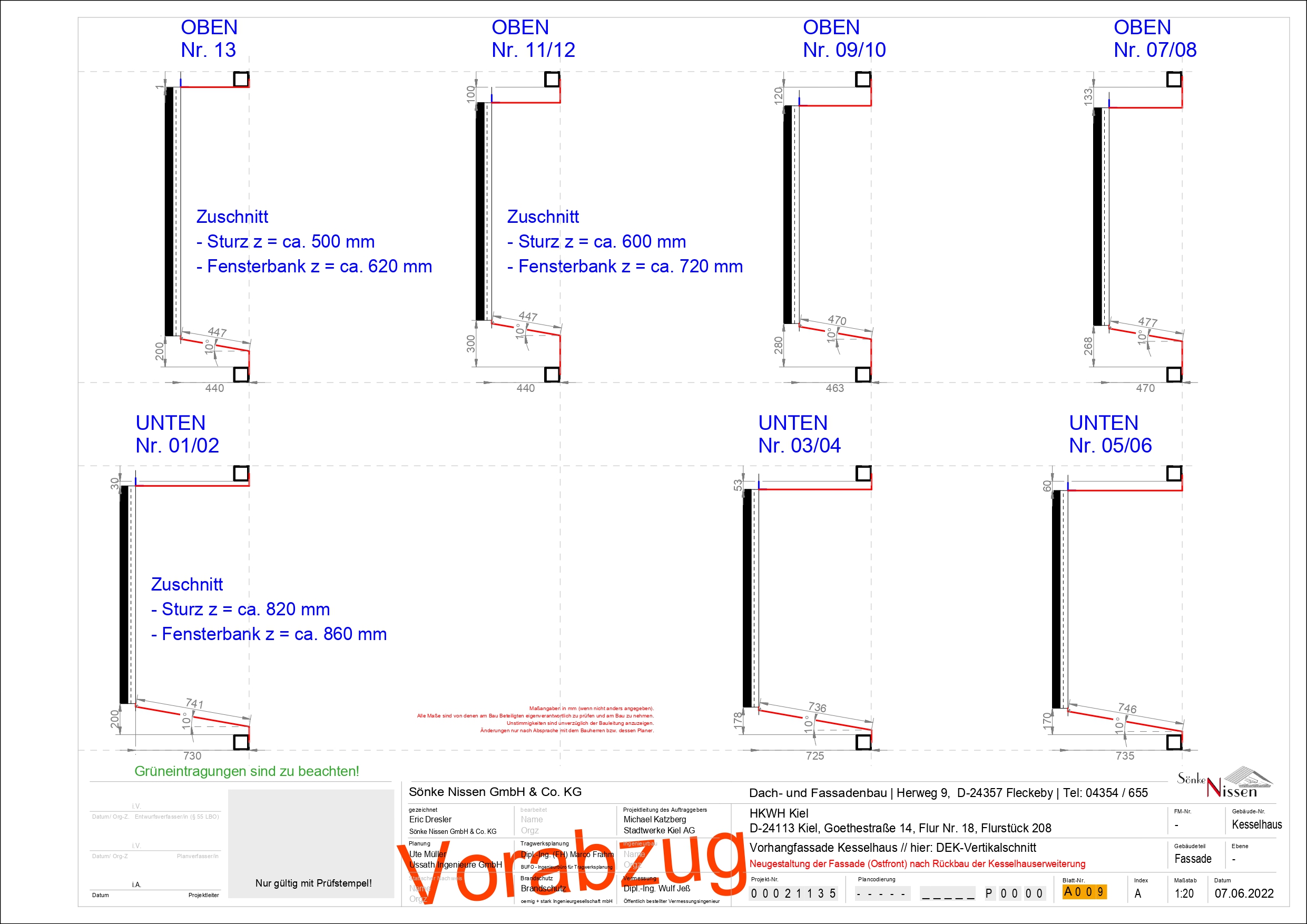

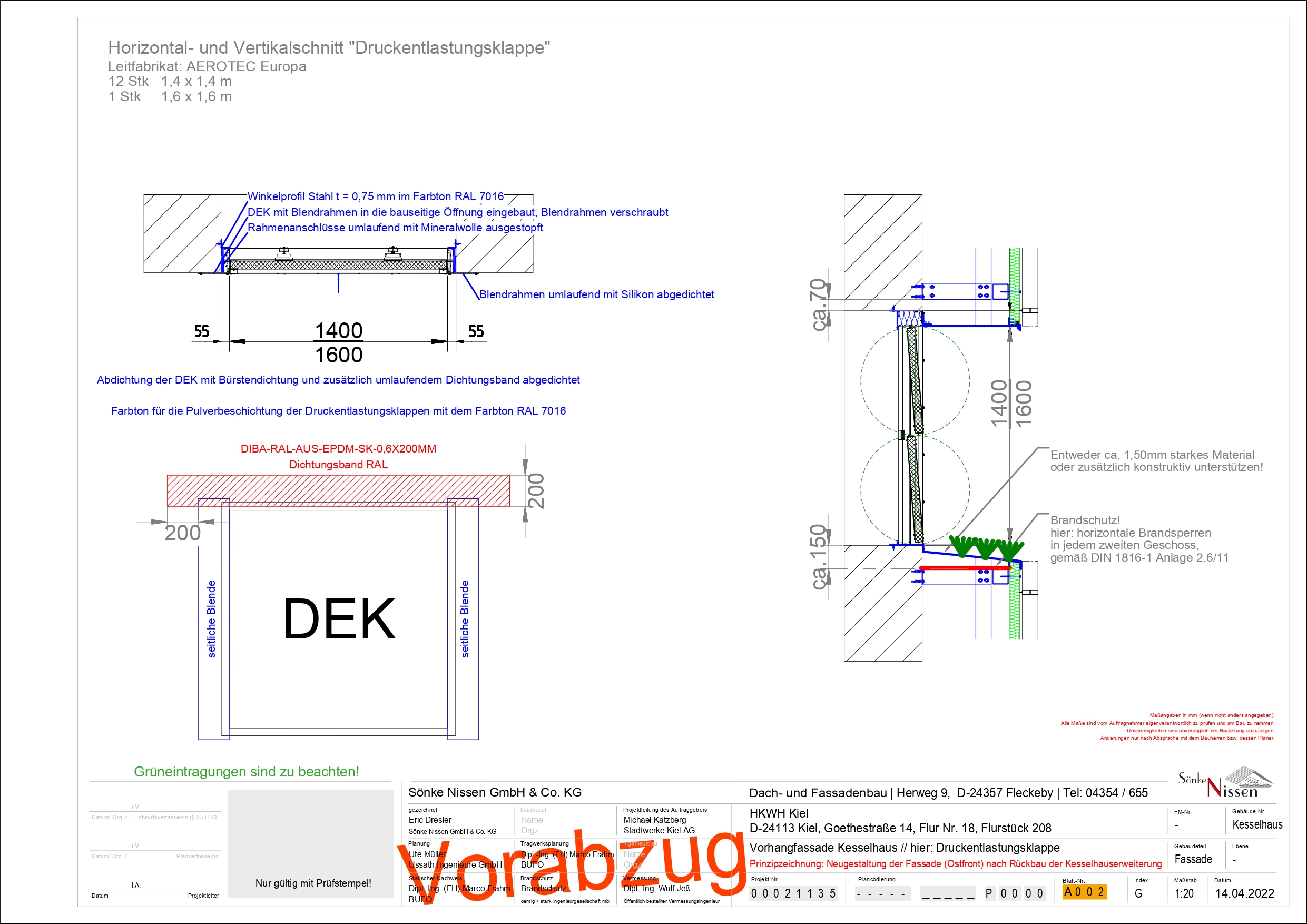

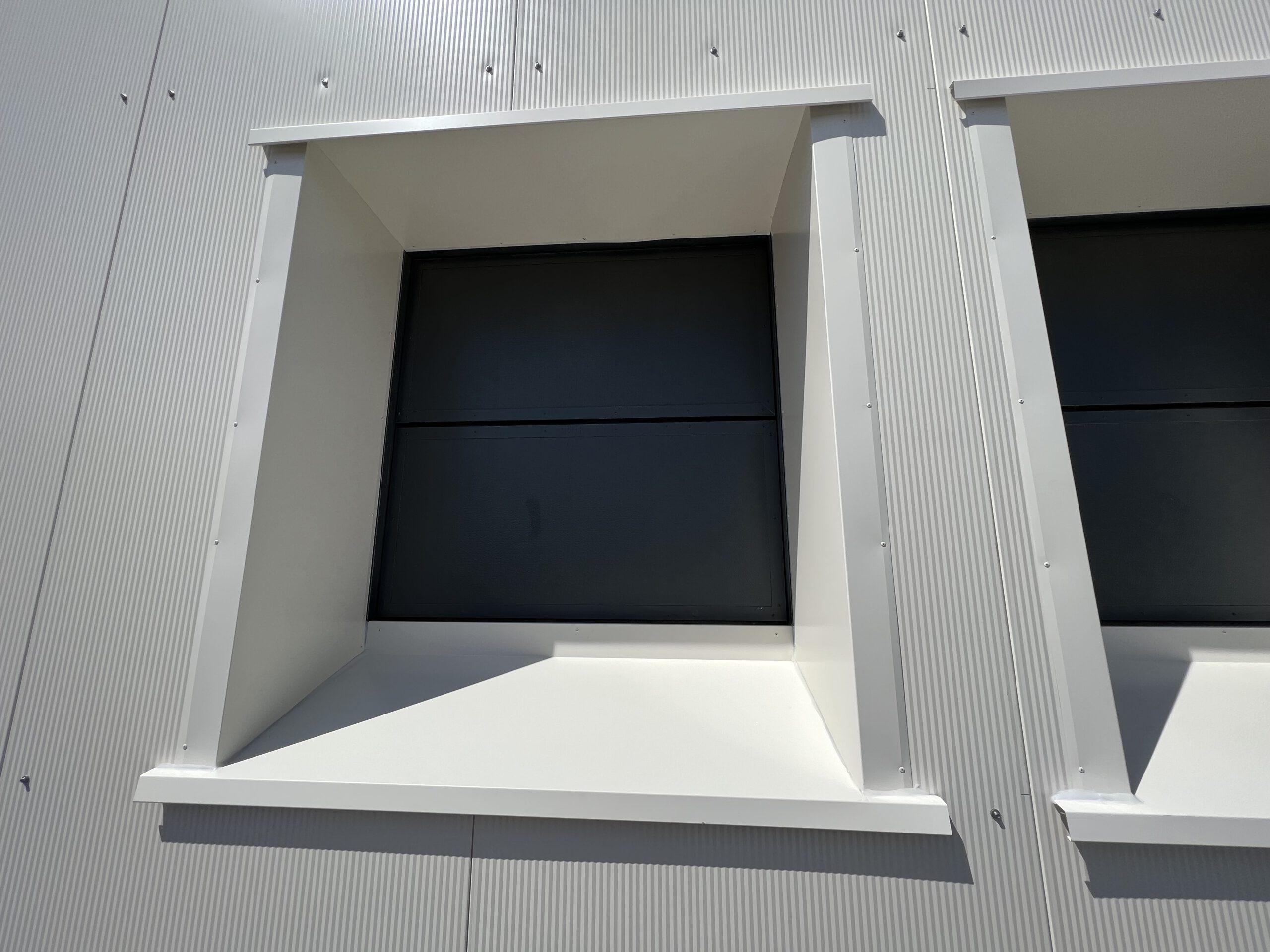

ca. 13 Stk Druckentlastungsklappen in schall- und wärmeisolierter Ausführung geeignet für den senkrechten Einbau in eine bauseitige Fassadenkonstruktion, bestehend aus:

  • Grundrahmenelement aus stranggepresstem Aluminium, mit senkrechtem/ verstärktem Doppelkammerprofil. Materialstärke 1.8 mm.
  • dem zweischaligem Klappenelement mit innenliegender Isolierung 50 mm dick, nicht brennbar nach DIN 4102 Baustoffklasse A1, innen und Außenschale aus Aluminium der Legierung AlMg 3. Materialstärke 0.8 mm.
  • den Drehbeschlägen aus 13 mm starken korrosionsbeständigen Lagerzapfen
  • der Zuhalteeinrichtung einstellbar für 600 bis 1.600 Pa je nach statischem Erfordernis

Durch oben angebrachte Scharniere und Zuhaltung über Haftmagneten wird ein automatisches Öffnen der Klappen im Explosionsfall bei entsprechendem Druckanstieg von 1.600 Pa gewährleistet, so dass der Explosionsdruck nach außen entweichen kann und somit keine Schäden an der Fassade entstehen. Die Klappen schließen automatisch durch das Eigengewicht und werden über die Haftmagneten geschlossen gehalten.

  • Ausführung Produktionsüberwacht durch zertifizierten Sachverständigen
  • das Bauteil unterliegt nicht der Druckbehälterverordnung

Leistungsverzeichnis
Pos.1
12 Stück Aerotec-Europa DEK 1.400 mm x 1.400 mm
1 Stück Aerotec-Europa DEK 1.600 mm x 1.600 mm
Farbton für die Pulverbeschichtung der Druckentlastungsklappen RAL 7016 (Anthrazitgrau)
